PAM4误码仪来了 预约就能试用最新样机!

摘要:SL3120A是中星联华科技针对多通道PAM4和NRZ应用推出的高端误码仪,?SL3120A拥有超小体积、全集成、高性能的特点,编码可以在无需任何外围附件的情况下任意切换PAM4或者NRZ,在速率上能够真正做到1Gbps-34Gbps的NRZ,以及28Gbps-62Gbps的PAM4码型发生器和28Gbps 到 56Gbps 的PAM4误码检测器。

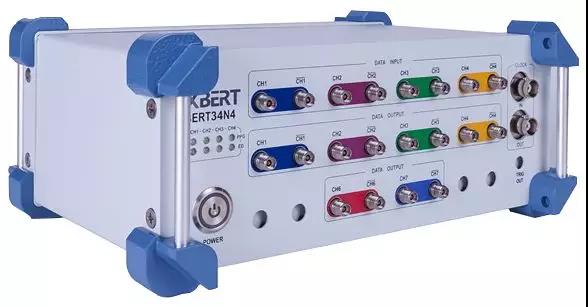

       ICCSZ讯 SL3120A是中星联华科技针对多通道PAM4和NRZ应用推出的高端误码仪。

  传统的误码仪一般是针对单一编码(PAM4或者NRZ)的专用设备,无论是PPG发送速率,ED接收速率,还是CDR都仅支持有限的速率范围。

  SL3120A拥有超小体积、全集成、高性能的特点,编码可以在无需任何外围附件的情况下任意切换PAM4或者NRZ,在速率上能够真正做到1Gbps-34Gbps的NRZ,以及28Gbps-62Gbps的PAM4码型发生器和28Gbps 到 56Gbps 的PAM4误码检测器。

  02

  特点

  1.每一个通道支持PAM4和NRZ任意切换

  2.内置时钟合成器支持28Gbps 到 62Gbps PAM4的数据速率

  3.内置时钟合成器支持1Gbps 到 34Gbps NRZ的数据速率

  4.实验室级的超低输出抖动(28G输出下固有随机抖动Rj小于300fs)

  5.PPG码型发生器输出满足IEEE 802.3bs 400G

  6.OIF-CEI-56G/28G 的抖动要求

  7.PPG PAM4/NRZ码型发生器内置多级去加重(2个post-cursor,1个pre-cursor)

  8.PPG码型发生器差分信号输出幅度从40mV到1.4V可调

  9.支持各种常用的码型(时钟CLK,分频时钟,prbs7/9/15/23/31,以及128位自定义码型)

  10.PAM4/NRZ的ED内置CDR支持所有速率范围

  11.无需外接CDR模块,提供降速恢复时钟输出

  12.误码仪输入灵敏度25mV

  13.超小体积全集成,能够方便连接DUT,减小电缆或其他模块造成的不必要信号衰减和失真

  14.可作为高性能CDR时钟恢复模块,支持抖动容限测试(JTOL)中的环回时钟恢复功能

  15.误码仪ED内置高级分析功能(误码率,眼高,眼宽,BER Contour, Bathtub)

  16.支持串扰和噪声注入(码型发生器可以插入高达Nyquist频率的宽带噪声)

  17.支持基本定时和抖动注入

  18.所有高速通道都内置ESD保护电路

  03

  眼图

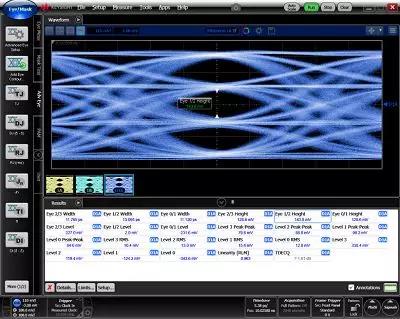

  ▼PAM4码型发生器62Gbps测试结果 (PRBS9)

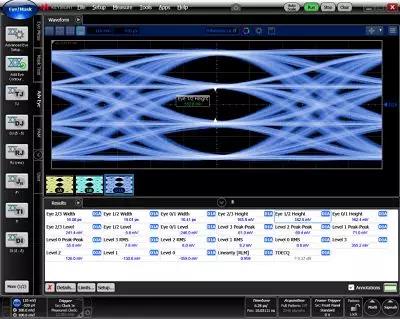

  ▼PAM4码型发生器53.125Gbps测试结果(PRBS9)

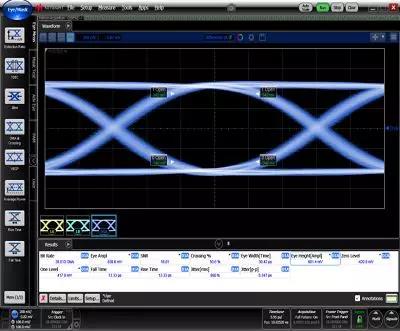

  ▼NRZ码型发生器28Gbps测试结果 (PRBS9)

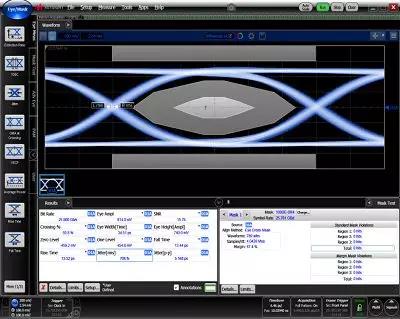

  ▼NRZ码型发生器25.78Gbps测试结果 (PRBS9)

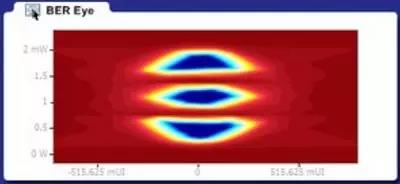

  ▼SL3120A误码检测器提供超高灵敏度的输入数据监测以及均衡,能够在复杂的链路环境有效的进行误码测试。 输入灵敏度高,可以在输入25mV的信号电压下恢复时钟数据,并达到≤1E-12的BER要求。

  04

  应用

  √光收发模块研发和生产

  √光器件/子系统研发和生产

  √接收机的抖动和噪声容限测试

  05

  指标

  欢迎拨打中星联华科技全国咨询电话:400-1818-879 进行咨询和预约试用最新样机!样机资源紧张,先到先得哦~

  中星联华科技期待与您共同探讨!
